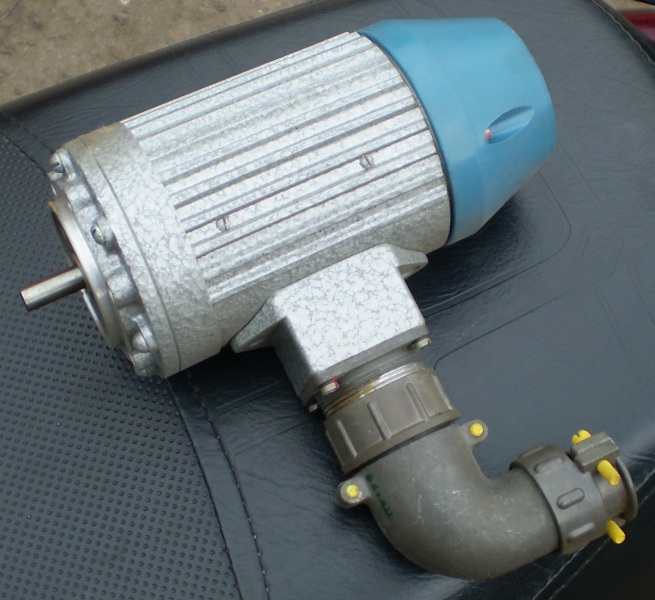

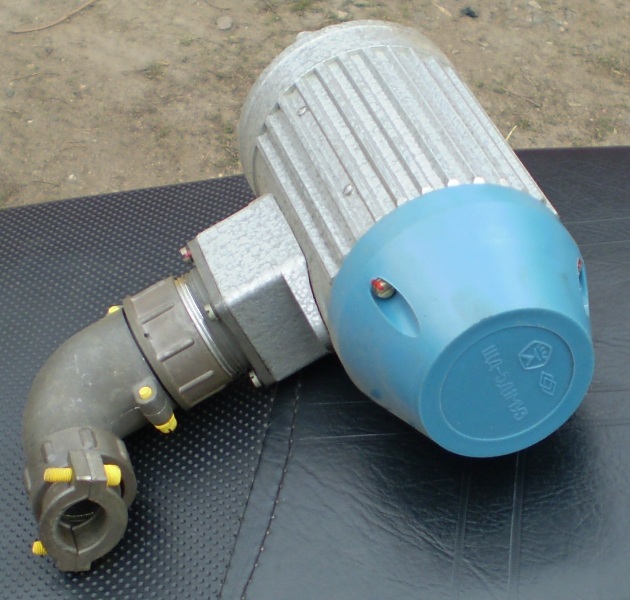

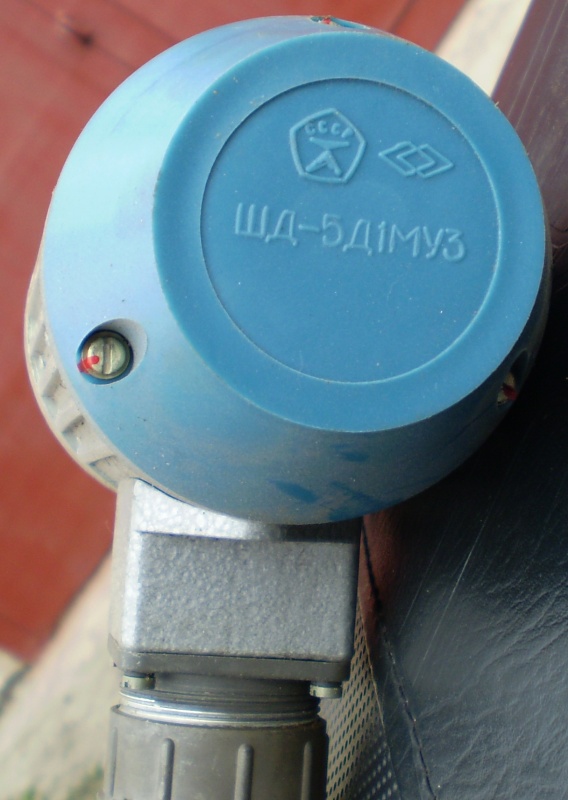

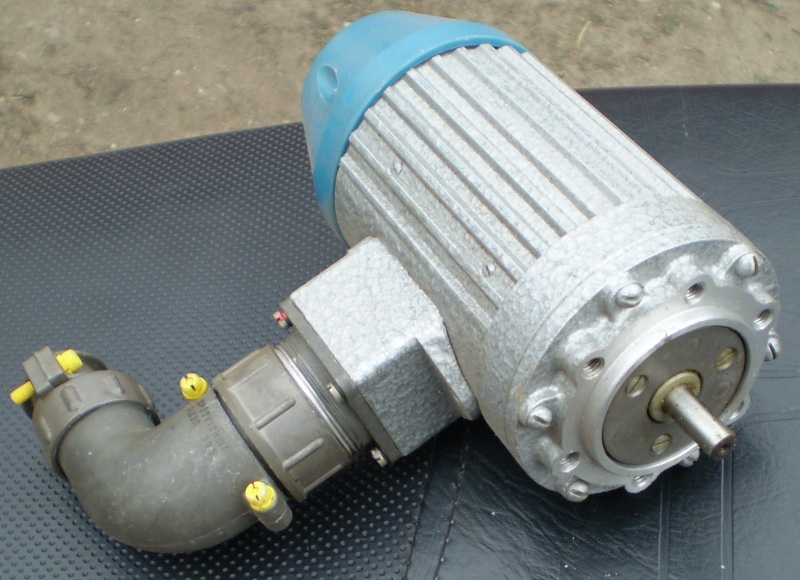

Электродвигатель шаговый: ШД-5Д1МУ3

Электродвигатель шаговый: ШД-5Д1МУ3 (аналог ДШР-80)

Основные технические данные и характеристики (паспорт)

Напряжение питания постоянного тока при резистивной форсировке, В
48 (+4,8-7,2)
Ток в цепи фазовой обмотки в режиме фиксированной стоянки при напряжении питания 48 В, при трёх включенных фазах, А 3 (+0,1-0,1)

Единичный шаг, градус 1,5
Статическая погрешность отработки шага, мин. +- 22
Номинальный вращающий момент нагрузки, Н*м 0,100
Номинальный момент инерции нагрузки, кг*м2 4*10 -6
Номинальная приемистость, шаг/с, не менее 2000
Максимальная приемистость при номинальном напряжении питания, шаг/с, не менее 2800
Максимальный статический момент при питании двух фазовых обмоток током 3 (+0,1-0,1) А каждой фазы, Н*м, не менее 0,400
Максимальная частота отработки шагов в номинальном режиме, шаг/с:
при резистивной форсировке: 8000
при импульсной форсировке: 16000
Число фаз 6
Режим работы продолжительный
